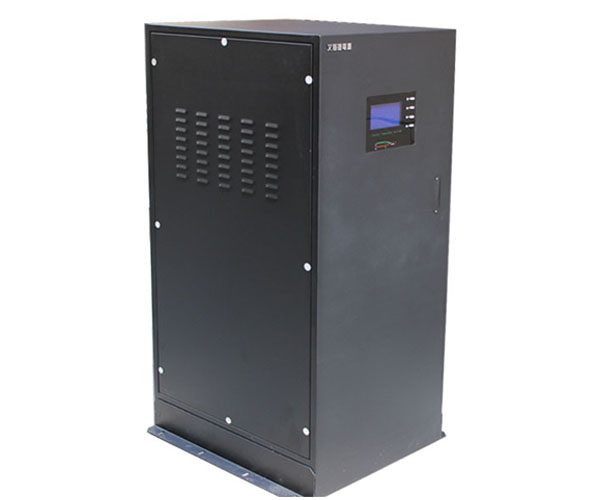

产品名称:三相STS静态转换开关
产品型号:APS-33800(800A)
APS系列静态切换开关简介: APS系列STS是一款高性能、高端产品。除了具备HPS系列静态切换开关的性能以外。APS系列拥有高性能的保护,提升了系统运行的安全性和可靠性。超大LCD界面设计可使人机实现零距离沟通,用户能直观的了解STS的工作状态,输入电压,输出电流。APS系列在通讯上增加了RS232/RS485端口,用于STS与PC进行通讯,使用户轻松地了解STS工作状况。
STS静态转换开关(Static Transfer Switch)为电源二选一自动切换系统,正常工作状态下,在主电源处于正常的电压范围内,负载一直连接于主电源。在主电源发生故障时,负载自动切换到备用电源,主电源恢复正常后,负载又可切换到主电源。 STS静态转换开关(Static Transfer Switch)采用先断后通(Break before Conduct)的切换方式,可以实现不同输入电源之间的不间断切换, 为单电源负载提供双母线供电,如: * 非并联UPS系统的n+1冗余 * 不同容量UPS系统的n+1冗余 * 不同型号UPS系统的n+1冗余
应用领域: 电力 银行 医院 邮电通讯 军事设施 航空管制/卫星通讯广播 核工业的安全和程序控制 电子商务数据处理中心 大中型工矿企业信息中心 高速公路、铁路、地铁控制中心 高校、科研院所 小型通讯交换机 网络设备商用 POS机工作站及其外围设备
性能特点: ■高低压保护功能:当输入交流低压或超压时,设备会自动转向另一路电源。 ■智能检测:当任一时刻,某一路市电断电(含人工切换),,设备会自动切换到另一路,免除人工切换或断电的危险。 ■超载保护:当负载超过设备负载的100%-125% 连续30分钟,125%-150%连续20秒,150%-300%连续2S设备将自动关断输出并报警,10秒后自动再次开启。 智能报警功能: ■当市电断电时,设备会自动启动报警,90秒后自动消音。 ■当市电超限时,设备也会自动报警,90秒后自动消音。 手动切换功能: ■两路电源正常时,可随意将负载转向另一路电源供电。 ■当某路市电断电或超限时,设备会自动锁闭手动、自动切换。 ■和谐的人机界面设计,采用LCD液晶显示器,显示RSTS运行状态,是人机零距离沟通。 ■LCD显示内容:输入电压参数、输出电压参数、输出电流参数、工作状态(工作正常或异常、一路工作或二路工作)。 ■RS232/RS485接口,用户除了可以准确了解输入电压参数、输出电压参数、输出电流参数、工作状态(工作正常或异常、一路工作或二路工作)以外,还可以在PC上直接操作STS(一路工作和二路工作之间的切换)。
规格参数:
型号 |
APS-33800 |
输出电流 |
800A |
切换时间 |
≤6ms |
切换方式 |
自动/手动 |
切换要求 |
同相/异相,同步/异步 |
输入M1/M2 |
380V±15% 47~63HZ |
输
出 |
电压 |
380V±15% 47~63HZ |
过流 |
125% 30分钟 150% 20秒 300%2秒马上保护 |
效率 |
≥98% |
显示 |
LCD状态显示带RS232/RS485接口 |
环境温度 |
-20℃~50℃ |
环境湿度 |
10%~90%(不凝露) |
外形尺寸 |
800﹡800﹡1800mm(宽*深*高) |
注:可根据客户要求订做,本公司机器整机保修两年,终生提供维修保养服务! |
