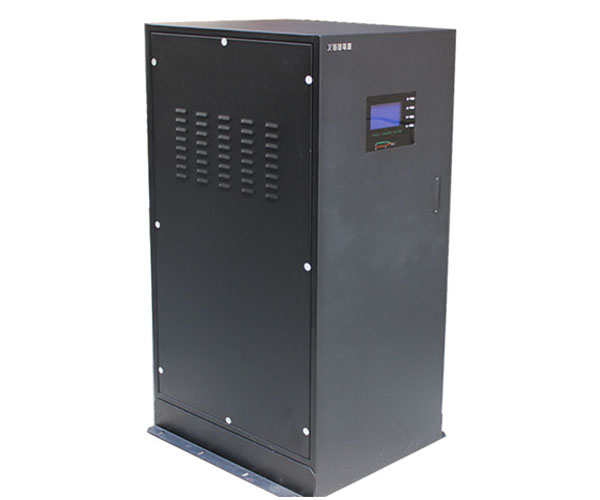

产品名称：APS系列静态转换开关
产品型号：APS-33300(300A) 三相380V
APS系列静态转换开关简介：
APS系列STS是一款高性能、高端产品。除了具备HPS系列静态转换开关的性能以外。APS系列拥有高性能的保护,提升了系统运行的安全性和可靠性。超大LCD界面设计可使人机实现零距离沟通，用户能直观的了解STS的工作状态，输入电压，输出电流。APS系列在通讯上增加了RS232/RS485端口，用于STS与PC进行通讯，使用户轻松地了解STS工作状况。
STS静态转换开关（Static Transfer Switch）为电源二选一自动切换系统，正常工作状态下，在主电源处于正常的电压范围内，负载一直连接于主电源。在主电源发生故障时，负载自动切换到备用电源，主电源恢复正常后，负载又可切换到主电源。

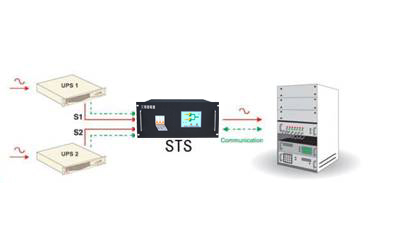

STS静态转换开关（Static Transfer Switch）采用先断后通（Break before Conduct）的切换方式，可以实现不同输入电源之间的不间断切换， 为单电源负载提供双母线供电，如：
＊ 非并联UPS系统的n+1冗余
＊ 不同容量UPS系统的n+1冗余
＊ 不同型号UPS系统的n+1冗余。
STS静态转换开关为LCD液晶显示，以下为LCD显示屏的操作和显示内容：
▲ 为显示屏翻页键（上翻）
▼ 为显示屏翻页键（下翻）
1/2 为STS手动切换键（手动切换一路，二路供电）
为STS报警消音键（STS故障，两路任一路断电或输入过高压过低压时机器会报警，90秒后会自动消音，也可以按此键一秒消音）。
L1指示灯亮：一路输入正常
L2指示灯亮：二路输入正常
1指示灯亮：一路供电状态
2指示灯亮：二路供电状态
OUTPUT灯亮：输出正常
！指示灯亮： STS故障，两路任一路断电或输入过高压过低压

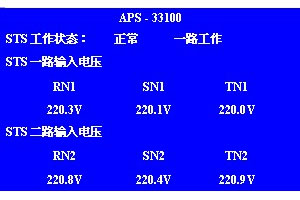

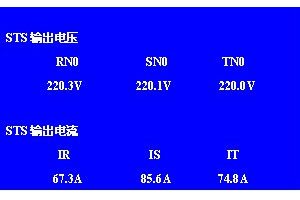

LCD显示页面：

APS系列静态转换开关自带RS232/RS485接口，用户除了可以准确了解输入电压参数、输出电压参数、输出电流参数、工作状态（工作正常或异常、一路工作或

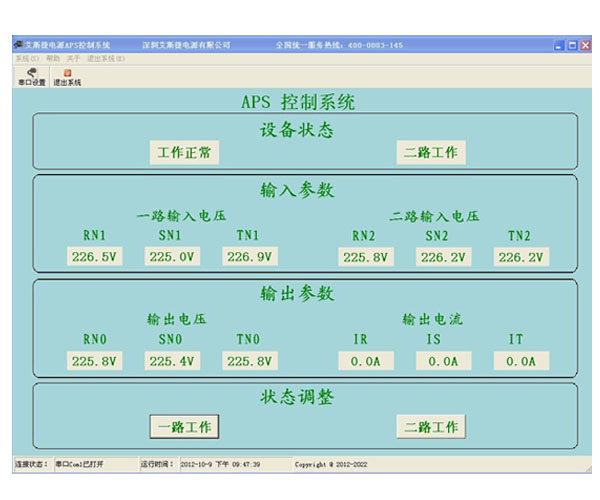

二路工作）以外，还可以在PC上直接操作STS（一路工作和二路工作之间的切换）。以下为RS232/RS485接口界面：
设备状态：工作正常（STS系统工作正常时显示工作正常，工作不正常时显示工作异常。）；二路工作（STS二路供电时显示二路工作，一路供电时显示一路工作）。
输入输出参数为STS输入输出的每相的电压和电流值。
状态调整：点一路工作时，STS一路供电；点二路工作时，STS二路供电。
应用领域:
电力 银行 医院 邮电通讯 军事设施
航空管制/卫星通讯广播
核工业的安全和程序控制
电子商务数据处理中心
大中型工矿企业信息中心
高速公路、铁路、地铁控制中心
高校、科研院所
小型通讯交换机
网络设备商用
POS机工作站及其外围设备
性能特点:
保护功能更加完善:
■高低压保护功能:当输入交流低压或超压时，设备会自动转向另一路电源。
■智能检测:当任一时刻，某一路市电断电(含人工切换),，设备会自动切换到另一路，免除人工切换或断电的危险。
■超载保护:当负载超过设备负载的100%-125% 连续30分钟，125%-150%连续20秒,150%-300%连续2S设备将自动关断输出并报警，10秒后自动再次开启。
智能报警功能:
■当市电断电时，设备会自动启动报警，90秒后自动消音。
■当市电超限时，设备也会自动报警,90秒后自动消音。
手动切换功能:
■两路电源正常时，可随意将负载转向另一路电源供电。
■当某路市电断电或超限时,设备会自动锁闭手动、自动切换。
■和谐的人机界面设计，采用LCD液晶显示器，显示RSTS运行状态，是人机零距离沟通。
■LCD显示内容：输入电压参数、输出电压参数、输出电流参数、工作状态（工作正常或异常、一路工作或二路工作）。
■RS232/RS485接口，用户除了可以准确了解输入电压参数、输出电压参数、输出电流参数、工作状态（工作正常或异常、一路工作或二路工作）以外，还可以在PC上直接操作STS（一路工作和二路工作之间的切换）。
规格参数：
型号 APS-33300
输出电流 300A
切换时间 ≤6ms
切换方式 自动/手动
切换要求 同相/异相
输入M1/M2 380V±15% 47～63HZ
输
出 电压 380V±15% 47～63HZ
过流 125% 30分钟 150% 20秒 300%2秒马上保护
效率 ≥98%
显示 LCD状态显示带RS/232/RS485接口
环境温度 0℃～40℃
环境湿度 10%～90%（不凝露）
外形尺寸 600﹡800﹡1800mm（宽*深*高）
*本公司设备可以按客户要求订做，机器整机保修两年，终生提供维修保养服务！ |
