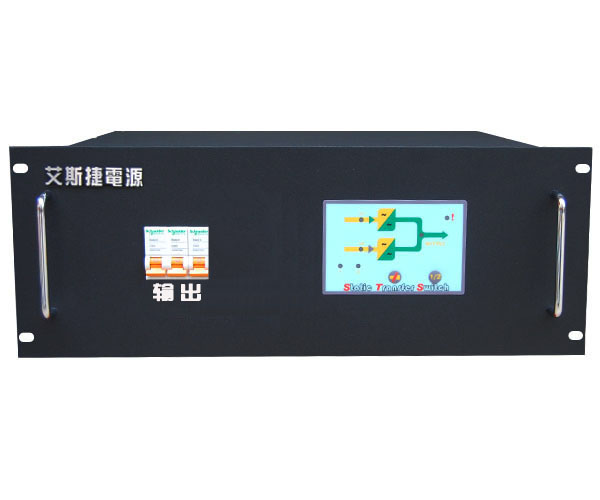

产品名称:HPS系列静态转换开关
产品型号:HPS-3363
HPS系列静转换开关简介:
STS静态转换开关(Static Transfer Switch)为电源二选一自动切换系统,正常工作状态下,在主电源处于正常的电压范围内,负载一直连接于主电源。在主电源发生故障时,负载自动切换到备用电源,主电源恢复正常后,负载又可切换到主电源。
STS静态转换开关(Static Transfer Switch)采用先断后通(Break before Conduct)的切换方式,可以实现不同输入电源之间的不间断切换, 为单电源负载提供双母线供电,如:
* 非并联UPS系统的n+1冗余
* 不同容量UPS系统的n+1冗余
* 不同型号UPS系统的n+1冗余。
* 发电机与市电的冗余 * 不同市电的冗余。
应用领域:
电力 银行 医院 邮电通讯 军事设施
航空管制/卫星通讯广播;
核工业的安全和程序控制;
电子商务数据处理中心;
大中型工矿企业信息中心;
高速公路、铁路、地铁控制中心;
高校、科研院所;
小型通讯交换机
网络设备商用
POS机工作站及其外围设备
性能特点:
保护功能更加完善:
■高低压保护功能:当输入交流低压或超压时,设备会自动转向另一路电源。
■智能检测:当任一时刻,某一路市电断电(含人工切换),设备会自动切换到另一路,免除人工切换或断电的危险。
■超载保护:当负载超过设备负载的100%-125% 连续30分钟,125%-150%连续20秒,150%-300%连续2秒设备将自动关断输出并报警,10秒后自动再次开启。
智能报警功能:
■当市电断电时,设备会自动启动报警,90秒后自动消音。
■当市电超限时,设备也会自动报警,90秒后自动消音。
手动切换功能:
■两路电源正常时,可随意将负载转向另一路电源供电。
■当某路市电断电或超限时,设备会自动锁闭手动、自动切换。
■和谐的人机界面设计,采用LCD液晶显示器,显示RSTS运行状态,是人机零距离沟通。
■LCD显示内容:输入电压参数、输出电压参数、输出电流参数、工作状态(工作正常或异常、一路工作或二路工作)。
规格参数:
型号 |
|
HPS-3363 |
|
输出电流 |
|
63A |
|
切换时间 |
≤6ms |
切换方式 |
自动/手动 |
切换要求 |
同相/异相 |
输入M1/M2 |
380V±15% 47~63HZ |
输
出 |
电压 |
380V±15% 47~63HZ |
过流 |
125% 30分钟 150% 20秒 300% 2秒马上保护 |
效率 |
≥98% |
显示 |
LCD状态显示 |
环境温度 |
0℃~40℃ |
环境湿度 |
10%~90%(不凝露) |
外形尺寸 |
宽482﹡深400﹡高177mm | |
